本系統以簡單的施工布線以及完善的控制功能完成對狹長、復雜單車道的雙向通行引導功能，為車輛通行提供便利。

    系統在單車道進、出口處布設車輛檢測設備，對車輛進出信息完成采集并處理后，通過紅綠燈引導車輛安全、有序通行。

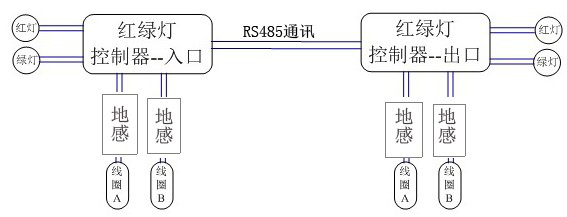

    系統主要由紅綠燈、紅綠燈控制器、地感線圈、通訊及供電系統布線組成。

一、紅綠燈：

   本紅綠燈受主控制器上的繼電器控制，可以通行狀態時顯示綠燈，需要等候時顯示紅燈。

二、紅綠燈控制器：

   通過外置的單路車輛檢測器采集車輛進出信息，由紅綠燈控制器進行數據統計，并控制紅綠燈的顯

   示狀態。

三、控制方式：

1）當入口沒有車輛進入和出口沒有車輛外出時，入口和出口的兩端均為綠燈亮，表示車輛可以進入或

   外出；
2）當出入口兩端均為綠燈時，若入口有車輛先壓到入口線圈，出口立即變?yōu)榧t燈，入口綠燈不變，入

   口方向車輛可以連續進入；當所有車輛全部經過出口線圈后，出入口兩端均顯示為綠燈；
3）當出入口兩端均為綠燈時，若出口有車輛先壓到出口線圈，入口立即變?yōu)榧t燈，出口綠燈不變，出

   口方向車輛可以連續進入；當所有車輛全部經過入口線圈后，出入口兩端均顯示為綠燈；

4）當有車進入通道后，無論從哪個出入口出來，而且通道內無車時，出入口兩端都恢復為綠燈。
